这篇文章用来分享我早段时间随便搞出来的协程轮子

我本不想写这篇文章,看代码(RTFSC)就很足够了

我认为技术分享不是问题,但是现在没啥好分享还非要我分享,我觉得这公司很有问题

写都写了,那还是无责任放出来吧,内容质量我不管

随便指的是轮子本身造的简单,而不是说我写bug很随便

什么是协程

可以认为是用户态的线程,但是上下文切换的时机是靠调用方自身去控制

其控制上下文的原语有:resume恢复和yield让出

从表面上来说,就好像一个函数的控制流可以随意分拆一样,既单个线程也能做到并发

void print1() {
    std::cout << 1 << std::endl;
    co::this_coroutine::yield();
    std::cout << 2 << std::endl;
}

void print2(int i, co::Coroutine *co1) {
    std::cout << i << std::endl;
    co1->resume();
    std::cout << "bye" << std::endl;
}

int main() {
    auto &env = co::open();
    auto co1 = env.createCoroutine(print1);
    auto co2 = env.createCoroutine(print2, 3, co1.get());
    co1->resume();
    co2->resume();
    return 0;
}

输出结果:

1
3
2
bye

也就是说,协程可以使得一个函数可以在任意调用处返回,并且恢复后从原来的返回处继续往下执行

严格上说,协程版本很多,比如无栈协程、有栈协程、共享栈协程,还有对称式和非对称式协程等等,这里只考虑有栈协程且为非对称式协程

别问为什么,问就是简单

为什么用协程

调度和时间片:这种切换对于内核来说是不可感知的,因此不会被task调度所影响,从内核的角度来看你的时间片永远是充分利用的。并且切换时机由自己控制,调度的时机相比内核的猜测会更加符合实际场合

粒度:并且协程一般是契合实际应用场合去控制上下文的粒度:比如你不需要任何浮点计算,那么可以不考虑浮点寄存器的保存和恢复。上下文的成本低了,性能就上来了

实际收益:在一些IO密集型的场合中,使用协程相比传统线程可以提高800%的性能(根据虎牙libgo跑分)

再简单点说,就是performance

前置技能:汇编

PS. 为了简单,协程的实现不考虑跨平台,只考虑:

  • Linux
  • x86 64

汇编要看什么

实现协程绕不过汇编,当然这不需要学习汇编的全部内容

我认为在实现过程中了解以下部分就足够了:

  • 栈维护的过程
  • 函数调用约定(传递参数时用的寄存器)
  • 控制流维护的简单原理(callercallee维护的返回地址以及rip寄存器)
  • 还有一些ABI上的细节

其中第一到第三点都是组合搭配的

调试

实现过程中可以用gdb来逐步指令级调试(注意要指令级别)

通常用这几个命令就够了

命令 说明
disassemble 查看当前执行指令
ni 指令级别的next
si 指令级别的step
info registers 查看当前寄存器状态

下面的汇编层面展示会用到godbolt.org

这是一个很不错的编译器调试网站,所见即所得

首先说一下栈的维护,有以下简单规则:

  • 栈依靠两个寄存器去控制,既rbprsp,它们指向进程的虚拟地址
  • 但是用指令的时候不是直接去控制以上两个寄存器,可以用pushpop指令
  • 栈的使用是从高地址到低地址
  • 栈寄存器通常指向程序的栈区,但是在协程实现时,我们这里会伪造”栈“

汇编结果如下

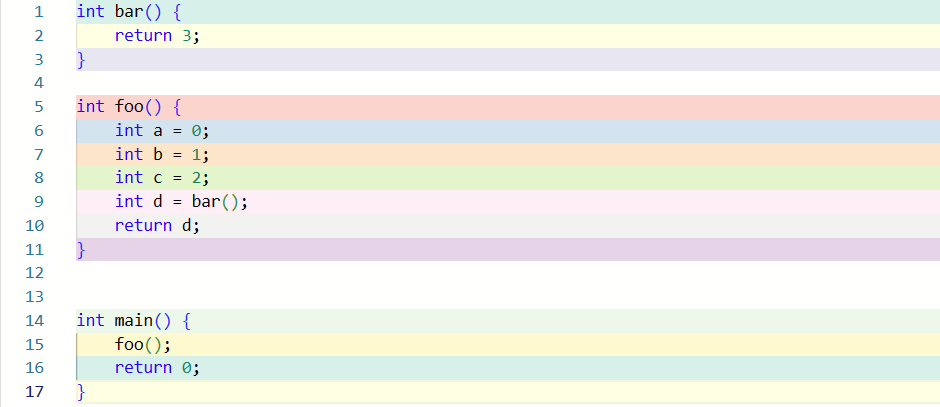

代码层面:

coroutine1

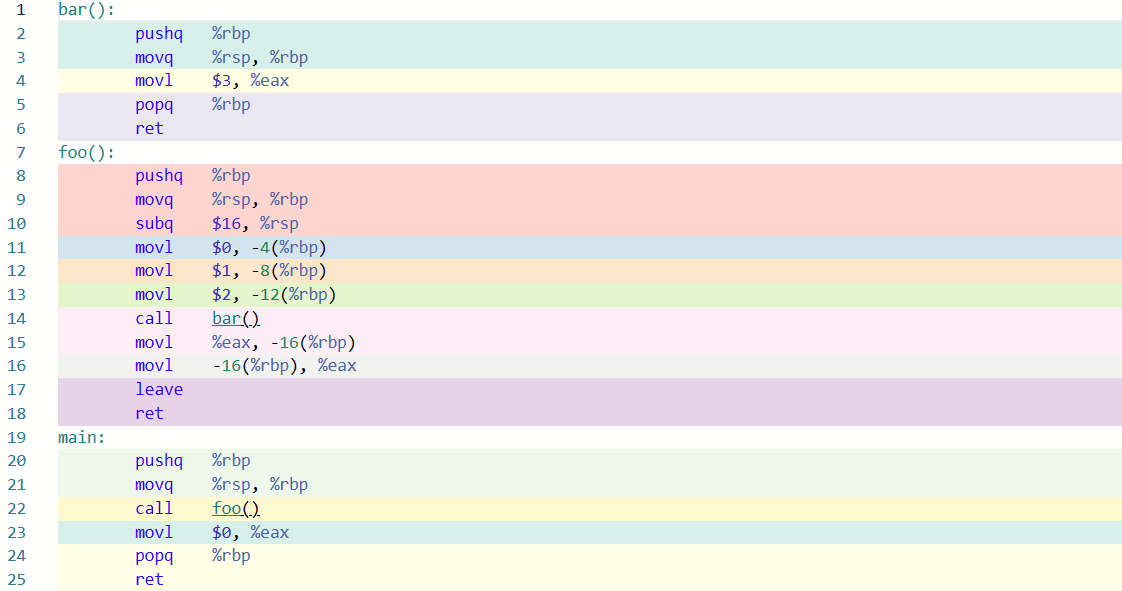

指令层面:

coroutine2

对于栈的使用

可以看以下每个函数的规律:每一段函数开始时,都会声明:

  • push %rbp
  • mov %rsp, %rbp

这就是一个栈的维护

其中,push <any>操作相当于:

  • sub $8, %rsp
  • mov <any>, (%rsp)

pop <any>操作则相反


在复杂的嵌套场合中(比如foo,里面还需要进一步调用bar

可能还会有sub $<immediate>, %rsp以及leave

前者为了保护当前栈帧的信息,后者则相当于8-10行的反操作

不过这个在协程实现中不太重要,因为callee汇编代码要怎么写,我们自己可以控制

只是后面返回地址的保存也用到了栈,因此需要了解

参数传递

前面为了简单,函数都不接收参数

但是实现协程总得需要传递参数,就像函数一样

那么当调用一个函数时,到底怎样才能把传参传递给对应的函数?(callee怎么从caller里拿数据?)

其实这个不看ABI文档的话,debug一下也很容易知道

比如从这里扒一段代码

#include <cstdint>
int64_t f(int p1, int p2, int p3, int p4, int p5, int p6, int p7, int p8)
{
  int x = 0;
  int y = 0;
  int64_t z = 0;
  int64_t l = 0;
  x++;
  p1++;
  p7++;
  p8++;
  return 0;
}
int main()
{
  int64_t i = 0;
  i++;
  i = f(1, 2, 3, 4, 5, 6, 7, 8);
  return 0;
}

放到godbolt去编

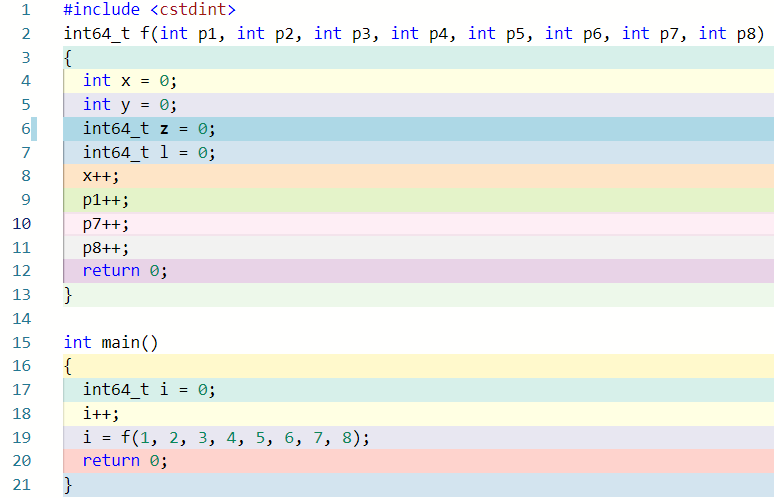

代码层面:

coroutine3

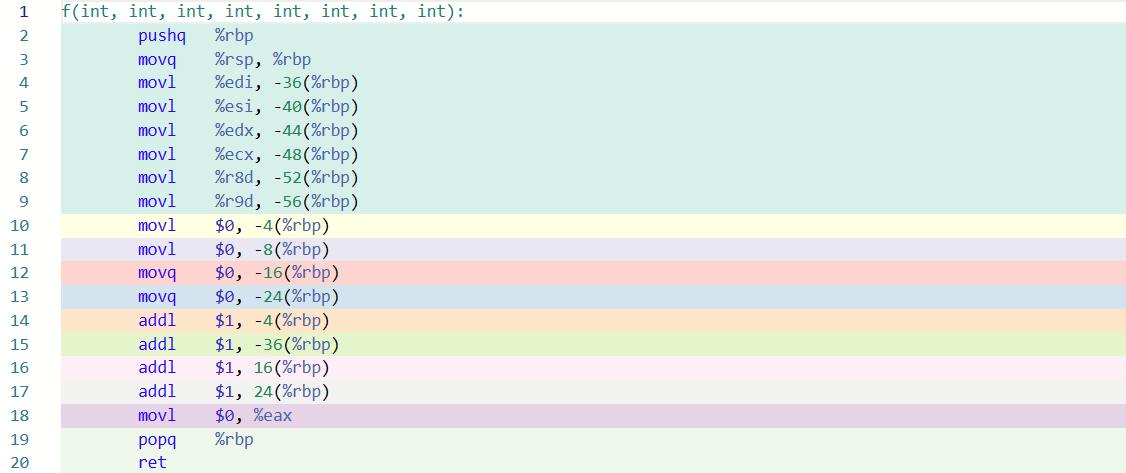

f部分:

coroutine4

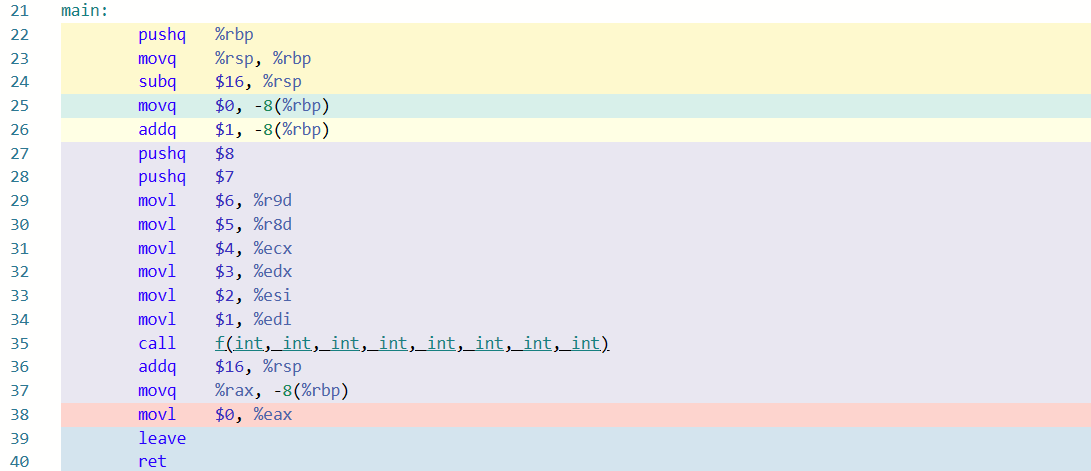

main部分:

coroutine5

这里注重看main部分的27到38行:

  • 第一个参数放%rdi(34行,把数值$1放到edi
  • 第二个参数放%rsi(33行)
  • 第三个参数放%rdx
  • 第四个参数放%rcx
  • 第五个参数放%r8d
  • 第六个参数放%r9d
  • 超出部分通过栈来维护,并且是倒着放的(27-28行),完成后需要恢复栈指针(36行,add $16, %rsp,相当于把27-28行占坑的部分pop出来)
  • 返回值(f函数return的部分)约定是放在%rax,因此37行相当于完成了代码中i = f(...)获取结果的部分(int i位于-8(%rbp)

而到了f部分的指令,则按照约定依次从各个寄存器(以及栈)中拿出参数,完成传递过程

在后面的实现环节中,我们最多只用到2个传参,其它任意长的参数传递通过套一个中间层去绕过

因此只考虑%rdi%rsi

函数调用

通常调用一个函数就是用的call指令,后面紧跟着需要调用的函数地址

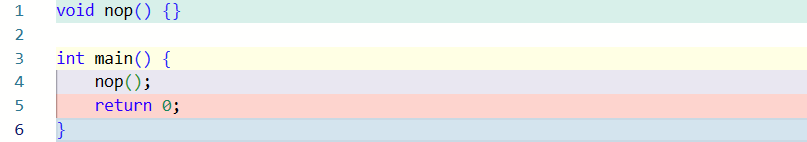

哪怕你写一个再简单不过的函数

coroutine6

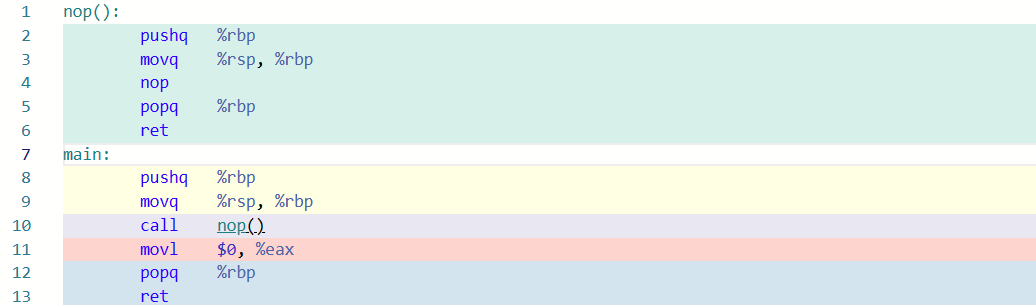

也会有这样的代码

coroutine7

2-5 / 8-9 / 11-12 行前面解释了是栈的维护过程

剩下的就是第6行的ret和第10行的call

可以看出,这是一个搭配使用:

  • caller要调用函数,则使用call
  • callee要返回函数,则使用ret

那么这2个指令到底又干了什么事情?

这其实就是操作控制流,既%rip寄存器

call <函数调用地址>指令可认为是:

  • push %rip
  • jmp <函数调用地址>

此时%rip指向当前call代码地址的下一行

而搭配的ret则是反操作:

  • pop %rip

这里又用到了栈,而且有最为关键的返回地址

后面的实现,就是要把返回地址给无意识地换掉,达成切换的效果

协程实现

具体代码见:Caturra000/co: 协程库,实现跟名字一样很短 (github.com)

主要参考对象是微信libco

创建环境

这里的协程实现不支持跨线程,因此是每个线程分配一个环境

用于维护该线程下运行中的协程之间的层次关系

class Environment {
public:
    // per-thread的单例
    static Environment& instance();

    // 创建协程(co::Coroutine)的简单工厂
    template <typename Entry, typename ...Args>
    std::shared_ptr<Coroutine> createCoroutine(Entry &&entry, Args &&...arguments);

    // 当前线程中正在执行的协程
    Coroutine* current();

    Environment(const Environment&) = delete;
    Environment& operator=(const Environment&) = delete;

private:
    // 协程压栈和弹栈操作
    void push(std::shared_ptr<Coroutine> coroutine);
    void pop();
    Environment();

private:
    // 每个环境最多允许1024层协程嵌套
    std::array<std::shared_ptr<Coroutine>, 1024> _cStack;
    // 当前的栈顶下标
    size_t _cStackTop;
    // 垫底用的主协程,其实没啥用
    std::shared_ptr<Coroutine> _main;
};


协程实例

协程的实例主要用于支持接口resumeyield

class Coroutine: public std::enable_shared_from_this<Coroutine> {
public:
    static Coroutine& current();
    // 测试当前控制流是否位于协程上下文
    static bool test();
    // 获取当前运行时信息
    const State runtime() const;
    bool exit() const;
    bool running() const;
    // 核心操作:resume和yield
    static void yield();
    const State resume();

    Coroutine(const Coroutine&) = delete;
    Coroutine(Coroutine&&) = delete;
    Coroutine& operator=(const Coroutine&) = delete;
    Coroutine& operator=(Coroutine&&) = delete;

// 由于用到std::make_shared,必须公开这个构造函数
public:
    template <typename Entry, typename ...Args>
    Coroutine(Environment *master, Entry entry, Args ...arguments)
        : _entry([=] { entry(/*std::move*/(arguments)...); }),
          _master(master) {}
private:
    static void callWhenFinish(Coroutine *coroutine);
private:
    State _runtime {};
    Context _context;
    std::function<void()> _entry;
    Environment *_master;
};


void Coroutine::callWhenFinish(Coroutine *coroutine) {
    auto &routine = coroutine->_entry;
    auto &runtime = coroutine->_runtime;
    if(routine) routine();
    runtime ^= (State::EXIT | State::RUNNING);
    yield();
}


const State Coroutine::resume() {
    if(!(_runtime & State::RUNNING)) {
        // 填充下一次切换备份的ret为callWhenFinish,rdi为this指针,这里也相当于延迟构造
        // callWhenFinish不能用非静态的成员函数,这涉及到ABI的麻烦问题(属于语言细节)
        _context.prepare(Coroutine::callWhenFinish, this);
        _runtime |= State::RUNNING;
        _runtime &= ~State::EXIT;
    }
    auto previous = _master->current();
    _master->push(shared_from_this());
    _context.switchFrom(&previous->_context);
    return _runtime;
}


void Coroutine::yield() {
    auto &coroutine = current();
    auto &currentContext = coroutine._context;
    coroutine._master->pop();
    auto &previousContext = current()._context;
    previousContext.switchFrom(&currentContext);
}


实际干活的是维护上下文信息的Context

上下文实例

上下文需要确保内存布局准确无误才能使用

一个context的起始地址必须是regs[0],否则会影响后面的协程切换正确性

// low | regs[0]: r15  |
//     | regs[1]: r14  |
//     | regs[2]: r13  |
//     | regs[3]: r12  |
//     | regs[4]: r9   |
//     | regs[5]: r8   |
//     | regs[6]: rbp  |
//     | regs[7]: rdi  |
//     | regs[8]: rsi  |
//     | regs[9]: ret  |
//     | regs[10]: rdx |
//     | regs[11]: rcx |
//     | regs[12]: rbx |
// hig | regs[13]: rsp |
// 协程的上下文,只实现x86_64
class Context final {
public:
    using Callback = void(*)(Coroutine*);
    using Word = void*;
    constexpr static size_t STACK_SIZE = 1 << 17;
    constexpr static size_t RDI = 7;
    // constexpr static size_t RSI = 8;
    constexpr static size_t RET = 9;
    constexpr static size_t RSP = 13;
public:
    void prepare(Callback ret, Word rdi);
    void switchFrom(Context *previous);
    bool test();
private:
    Word getSp();
    void fillRegisters(Word sp, Callback ret, Word rdi, ...);
private:
    // 必须确保registers位于内存布局最顶端
    // 且不允许Context内有任何虚函数实现
    // 长度至少为14
    Word _registers[14];
    // 伪造的协程栈,实际是分配在堆区(shared_ptr封装时整块内存都搬到堆上分配)
    char _stack[STACK_SIZE];
};

// prepare用于填充ret和rdi
void Context::prepare(Context::Callback ret, Context::Word rdi) {
    Word sp = getSp();
    fillRegisters(sp, ret, rdi);
}


void Context::fillRegisters(Word sp, Callback ret, Word rdi, ...) {
    ::memset(_registers, 0, sizeof _registers);
    auto pRet = (Word*)sp;
    *pRet = (Word)ret;
    _registers[RSP] = sp;
    _registers[RET] = *pRet;
    _registers[RDI] = rdi;
}


// 获取伪造的rsp,这里放到伪造栈`_stack`的尾部(因为是高地址)
Context::Word Context::getSp() {
    auto sp = std::end(_stack) - sizeof(Word);
    sp = decltype(sp)(reinterpret_cast<size_t>(sp) & (~0xF));
    return sp;
}

// 这里从上面的汇编教程看出,当前运行时寄存器`%rdi`值为`previous`指针,`%rsi`为`this`指针
// contextSwitch(previous, next)表示从previous上下文切换到next(既this)上下文
void Context::switchFrom(Context *previous) {
    contextSwitch(previous, this);
}


切换核心

这一块必须用汇编去实现

主要核心就是一个switch过程

// low | regs[0]: r15  |
//     | regs[1]: r14  |
//     | regs[2]: r13  |
//     | regs[3]: r12  |
//     | regs[4]: r9  |
//     | regs[5]: r8  |
//     | regs[6]: rbp  |
//     | regs[7]: rdi  |
//     | regs[8]: rsi  |
//     | regs[9]: ret |
//     | regs[10]: rdx |
//     | regs[11]: rcx |
//     | regs[12]: rbx |
// hig | regs[13]: rsp |

这里rax不作为返回值使用,而是作为ret返回地址的临时存储

rsp记录的是伪造栈尾部的地址,rax存的是callWhenFinish的地址,因此记为ret

.globl contextSwitch
.type  contextSwitch, @function
contextSwitch:
    movq %rsp, %rax
    movq %rax, 104(%rdi)
    movq %rbx, 96(%rdi)
    movq %rcx, 88(%rdi)
    movq %rdx, 80(%rdi)
    movq 0(%rax), %rax
    movq %rax, 72(%rdi)
    movq %rsi, 64(%rdi)
    movq %rdi, 56(%rdi)
    movq %rbp, 48(%rdi)
    movq %r8, 40(%rdi)
    movq %r9, 32(%rdi)
    movq %r12, 24(%rdi)
    movq %r13, 16(%rdi)
    movq %r14, 8(%rdi)
    movq %r15, (%rdi)
    xorq %rax, %rax

    movq 48(%rsi), %rbp
    movq 104(%rsi), %rsp
    movq (%rsi), %r15
    movq 8(%rsi), %r14
    movq 16(%rsi), %r13
    movq 24(%rsi), %r12
    movq 32(%rsi), %r9
    movq 40(%rsi), %r8
    movq 56(%rsi), %rdi
    movq 80(%rsi), %rdx
    movq 88(%rsi), %rcx
    movq 96(%rsi), %rbx
    addq $8, %rsp
    pushq 72(%rsi)

    movq 64(%rsi), %rsi
    ret

这里调用时rdi(previous)和rsi(next)分别指向Context实例的地址

首先是保存当前的寄存器上下文到previous的_registers中:

  • 真实的rsp存放到previous的104中(13*8,可能是位于栈区的rsp,也可能是协程伪造的rsp),而返回地址放到previous的72中
  • 其余的按部就班赋值到previous的_registers中

恢复过程则是从next的_registers中恢复:

  • 首次启动时已经由preapre把必要的ret和函数传参rdi被写到_registers上了,因此恢复时相当于直接调用对应函数(既调用callWhenFinish(next),里面嵌套着实际的用户回调)
  • 如果非首次启动,那么ret就是协程执行中的控制流
  • 不管怎样,在恢复时,把当前rsp覆盖return address,然后ret指令执行后就能切换到对应的控制流

End

总的来说,协程的基本实现就是一个保存与恢复的维护,

其中比较trick的部分就是伪造栈和返回地址的操作


按照惯例,附上与内容无关的图

lambda

update. 22.7.14

我对contextSwitch做出一些小改动,现在支持内联汇编,不再需要.S文件

// 关于attribute:
// 1. 必须要no inline,保证rdi和rsi传递,否则很容易代码层面地inline(导致rsi没传递)
// 2. weak保证C++ inline作用,既weak符号,用于header-only库
// 3. optimize("O3")相当于即使你用O0编译整个程序,这一段代码也会用O3去编,
//    因为O0会生成多余的push/pop指令导致crash
extern "C" __attribute__((noinline, weak, optimize("O3")))
void contextSwitch(Context* prev /*%rdi*/, Context *next /*%rsi*/) {
    asm volatile(R"(
        movq %rsp, %rax
        movq %rax, 104(%rdi)
        movq %rbx, 96(%rdi)
        movq %rcx, 88(%rdi)
        movq %rdx, 80(%rdi)
        movq 0(%rax), %rax
        movq %rax, 72(%rdi)
        movq %rsi, 64(%rdi)
        movq %rdi, 56(%rdi)
        movq %rbp, 48(%rdi)
        movq %r8, 40(%rdi)
        movq %r9, 32(%rdi)
        movq %r12, 24(%rdi)
        movq %r13, 16(%rdi)
        movq %r14, 8(%rdi)
        movq %r15, (%rdi)

        movq 48(%rsi), %rbp
        movq 104(%rsi), %rsp
        movq (%rsi), %r15
        movq 8(%rsi), %r14
        movq 16(%rsi), %r13
        movq 24(%rsi), %r12
        movq 32(%rsi), %r9
        movq 40(%rsi), %r8
        movq 56(%rsi), %rdi
        movq 72(%rsi), %rax
        movq 80(%rsi), %rdx
        movq 88(%rsi), %rcx
        movq 96(%rsi), %rbx

        movq 64(%rsi), %rsi

        movq %rax, (%rsp)
        xorq %rax, %rax
    )");
    // 这里由gcc直接生成ret指令
}

add header-only version · Caturra000/co@242d7e4

还有增加了一些POSIX接口的协程适配,比如co::read

这部分就不介绍了,感兴趣看看代码吧:posix.h
