所有考试总算考完了,于是我被LAJi学校坑去生产线QAQ

趁着脑袋还记得先马一下(距离遗忘DSP所有内容还有30min

已知X[m]=k=0N1x[k]WNkm,m=0,1,...N1X[m]=\sum_{k=0}^{N-1}x[k]W_{N}^{km},m=0,1,...N-1

那么

X[m]=k=0N1[k==2r]x[k]WNkm+k=0N1[k==2r+1]x[k]WNkmX[m]=\sum_{k=0}^{N-1}[k==2r]x[k]W_{N}^{km}+\sum_{k=0}^{N-1}[k==2r+1]x[k]W_{N}^{km} X[m]=r=0N/21x[2r]WN2rm+r=0N/21x[2r+1]WN(2r+1)mX[m]=\sum_{r=0}^{N/2-1}x[2r]W_{N}^{2rm}+\sum_{r=0}^{N/2-1}x[2r+1]W_{N}^{(2r+1)m} =r=0N/21x[2r]WN2rm+WNmr=0N/21x[2r+1]WN2rm=\sum_{r=0}^{N/2-1}x[2r]W_{N}^{2rm}+W_{N}^{m}\sum_{r=0}^{N/2-1}x[2r+1]W_{N}^{2rm} =r=0N/21x1[r]WN2rm+WNmr=0N/21x2[r]WN2rm=\sum_{r=0}^{N/2-1}x_1[r]W_{N}^{2rm}+W_{N}^{m}\sum_{r=0}^{N/2-1}x_2[r]W_{N}^{2rm}

由可约,

=r=0N/21x1[r]WN/2rm+WNmr=0N/21x2[r]WN/2rm=\sum_{r=0}^{N/2-1}x_1[r]W_{N/2}^{rm}+W_{N}^{m}\sum_{r=0}^{N/2-1}x_2[r]W_{N/2}^{rm} X[m]=X1[m]+X2[m]X[m]=X_1[m]+X_2[m]

由周期,

X1[m+N/2]=X1[m]X_1[m+N/2]=X_1[m] X2[m+N/2]=X2[m]X_2[m+N/2]=X_2[m]

由对称,

WNm+N/2=WNmW_{N}^{m+N/2}=-W_{N}^{m}

可得到另一边

X[m+N/2]=X1[m+N/2]+WNm+N/2X2[m+N/2]=X1[m]WNmX2[m]X[m+N/2]=X_1[m+N/2]+W_{N}^{m+N/2}X_2[m+N/2]=X_1[m]-W_{N}^{m}X_2[m]

对比一下

X[m]=X1[m]+WNmX2[m]X[m]=X_1[m]+W_{N}^{m}X_2[m] X[m+N/2]=X1[m]WNmX2[m]X[m+N/2]=X_1[m]-W_{N}^{m}X_2[m]

复杂度 T(n)=2T(n/2)+O(n)T(n) = 2T(n/2)+O(n)

FFT流程图要点

1.过程我觉得按照自底向上的写法比较好

2.原输入顺序是通过二进制的翻转(不是反)来确认的

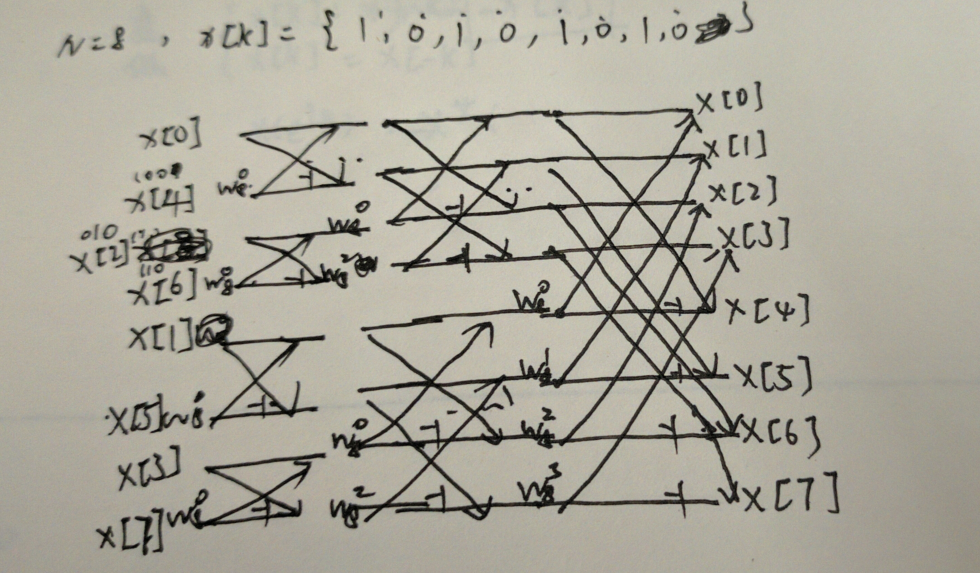

本来考试前画了一张挺漂亮的图但找不到了..

换了一张灵魂作图

FFT
